Die Fernwärme Chur AG (FWCAG) betreibt in Chur ein KVA-Fernwärmenetz. Durch hohe Rücklauftemperaturen erreichte das Netz seine hydraulische Kapazitätsgrenze und stiessbei der Überwindung von rund 30 Höhenmetern im Strang Fontanaspital an die Grenzen des maximal zulässigen Betriebsdrucks. Um den geplanten Wärmeabsatz im Endausbau sicherzustellen, bestand Handlungsbedarf. Die Fernwärme Chur AG sowie die IBC Energie Wasser Chur beauftragten Anex mit der Entkopplung dieses Hochpunkts mittels Systemtrennung und dem Bau einer ergänzenden Pumpenzentrale zur Rücklaufnutzung in der Calunastrasse.

Effiziente Rücklaufnutzung unter der Erde

Für die Umsetzung entwickelte Anex ein massgeschneidertes Konzept zur unterbruchsfreien Wärmeversorgung des Strangs Fontanaspital sowie zur Nutzung ungenutzter Rücklaufenergie in der Calunastrasse.

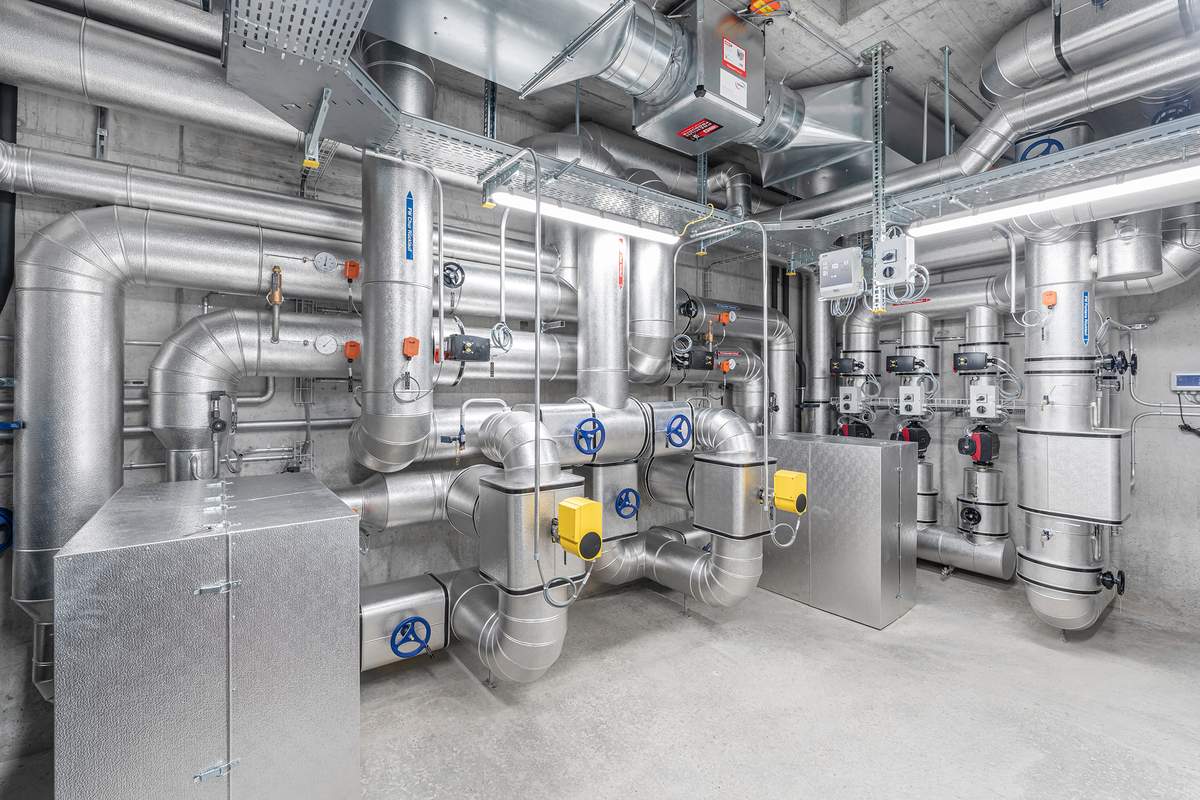

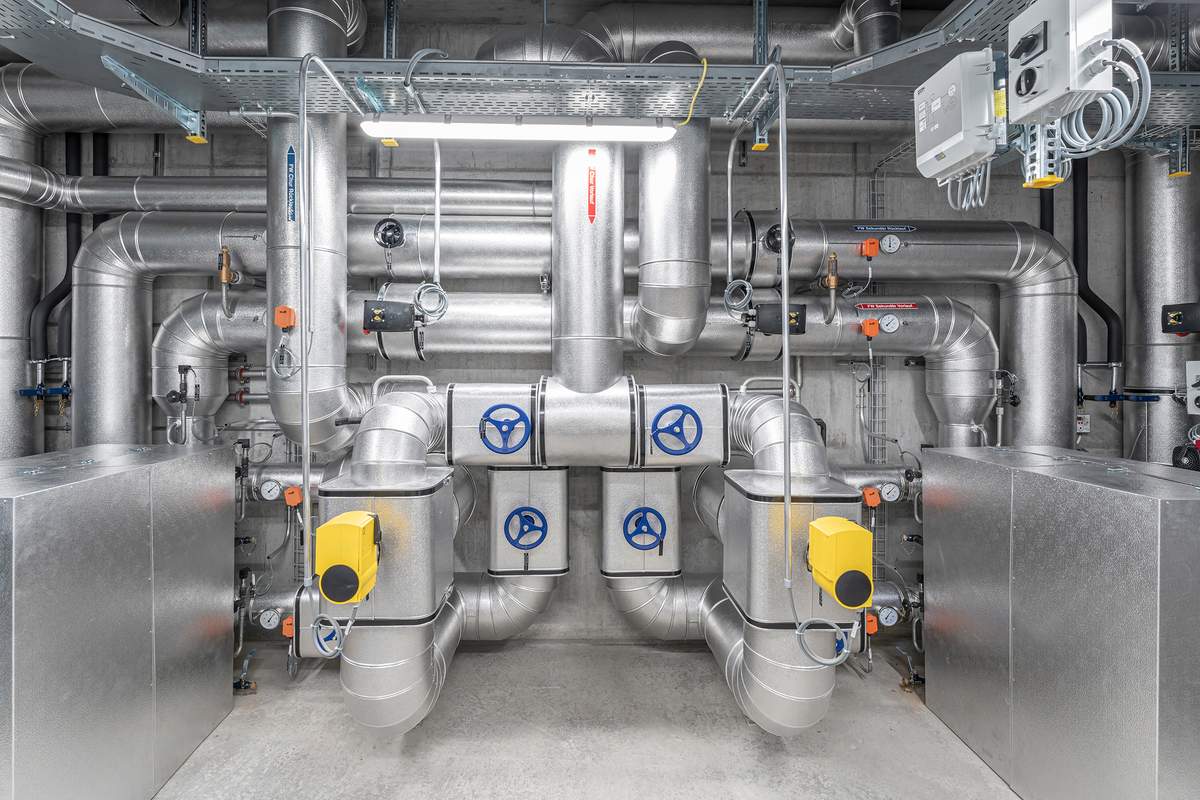

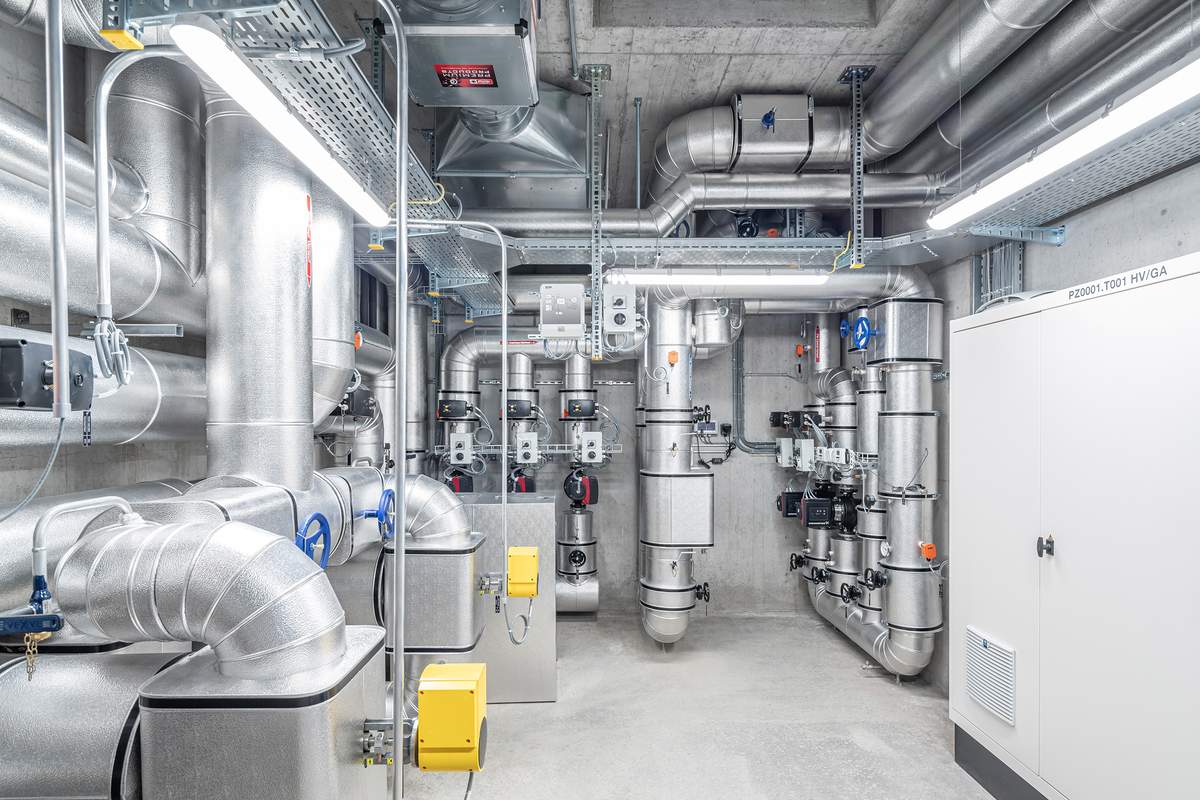

Das Herzstück bildet ein Unterflurbauwerk, in dem eine Systemtrennung mit zwei Wärmetauschern à 800 kW inklusive primärseitigen Strahlpumpen und neuer Expansion untergebracht ist. Durch die Systemtrennung konnten 3 bar Systemdruck gewonnen werden, was Kapazitäten für künftige Neuanschlüsse schafft.

Zusätzlich integrierte Anex im Unterflurbauwerk eine Pumpenzentrale mit ca. 250 kW Leistung. Diese nutzt die bisher ungenutzte Rücklaufenergie des Strangs Fontanaspital, um die benachbarte Calunastrasse über ein neues Subnetz effizient mit Wärme zu versorgen. Insgesamt stellt die Anlage eine Wärmeleistung von 1'600 kW (2'700 MWh/a) bereit und bietet Kapazitätsreserven für die spätere Erschliessung von weiteren 900 MWh/a.

Kreative Lösungen bei knappen Platzverhältnissen

Die Umsetzung stellte das Projektteam vor besondere Herausforderungen. Das Unterflurbauwerk musste auf dem Gelände des Kantonsspitals an der steilen Calunastrasse platziert werden. Das Ziel war, die bestehende Umgebungsgestaltung möglichst unverändert zu belassen und fast keine sichtbaren Elemente zu hinterlassen. Zugleich durften die Hauptfeuerwehrzufahrten des Kantonsspitals zu keinem Zeitpunkt tangiert werden.

Mit kreativen Detaillösungen fügte Anex die Zu- und Abluftelemente nahtlos in die Umgebung ein. Dank eines kompakten Zentralenlayouts sowie einer engen und proaktiven Abstimmung mit allen Stakeholdern konnte das Bauwerk trotz extrem knapper Platzverhältnisse und anspruchsvoller Rahmenbedingungen erfolgreich realisiert werden.
